SuperTube® Série SST

BTU plus élevés. Plus grande zone de couverture.

Optimisez votre bâtiment avec la technologie infrarouge à gaz la plus récente. Schwank est le premier et seul fabricant en Amérique du Nord à utiliser un moteur EC sur la gamme entière de produit superTube de simple-niveau, double-nivequ, et modulant [complète modulation gaz/air]. c'est notre chauffage tubulaire le plus silencieux et le plus puissant à date.

Applications

  • Entrepôts
  • Fabrication
  • Centres de distribution

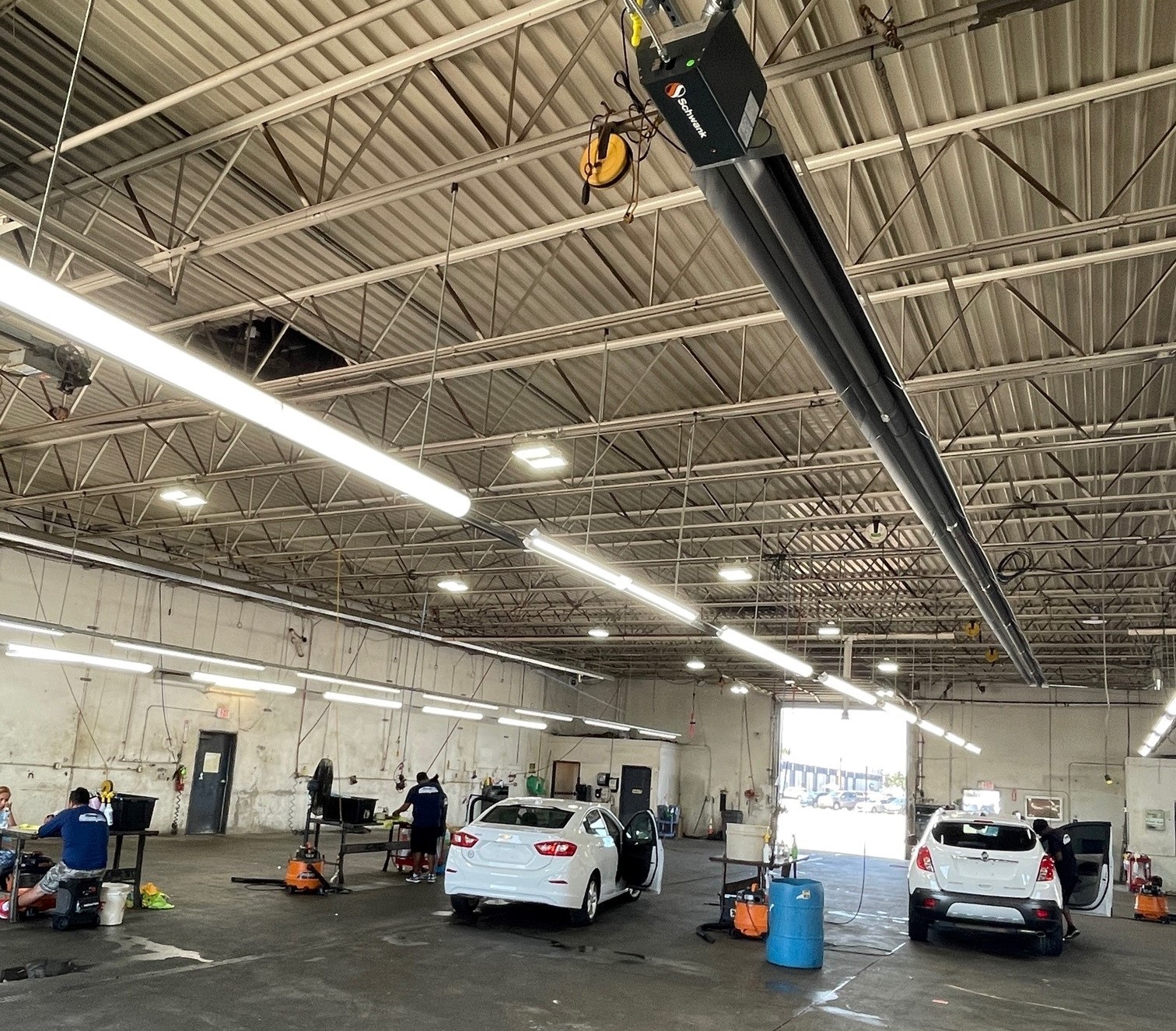

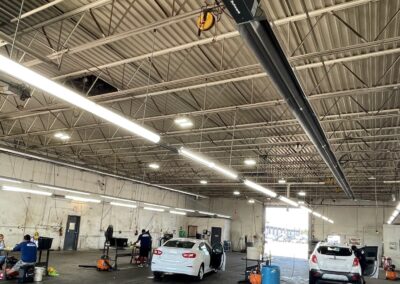

  • Entretien des véhicules
  • Hangars à avions
  • Applications industrielles

superTube faits marquants

Des BTU plus élevés et une plus grande zone de couverture

Les modèles SST allant de 50 000 à 250 000 [BTUhs] et de 20' à 80' de longueur, il est facile à installer et à entretenir. Le raccordement au gaz est situé au centre de la boîte pour un accès facile, et la boîte à clapet s'ouvre avec un système de loquet pour que vous n'ayez pas à jongler avec les pièces lorsque vous travaillez en hauteur.

Modèles

  • Avec un large éventail de tailles et de modèles disponibles, choisissez le superTube idéal à utiliser dans votre espace commercial et industriel.

supertube-models-chart

  • Modèles de 50 000 à 250 000 BTU/HR d'entrée
  • 20′- 80′ longueurs de chauffage
  • Construit avec un moteur EC sur toute la gamme de produits
  • Disponible en version modulante, mono-étagée et bi-étagée.
  • Options de montage les plus élevées, jusqu'à 50 pieds.
  • Turbulateurs installés en usine et allumeur monté
  • Certifié UL

Caractéristiques

  • Un véritable réglage de la modulation de l'air et du gaz permet un contrôle précis de la réponse en temps réel à la demande réelle de chaleur.
  • Le moteur EC à haut rendement, avec son fonctionnement silencieux avancé, est 2 à 3 fois plus efficace que les moteurs standard à bague de déphasage ou PSC.
  • Fonctionnement silencieux avancé.
  • Le système de brûleur équilibré permet de réduire d'un point de fixation, de suspendre les fils et d'accéder à un verrou unique pour faciliter l'installation, ainsi qu'une connexion de gaz placée au centre pour permettre un accès sous tous les angles.
  • Le design du boîtier du brûleur présente une forme épurée, un éclairage LED et une nouvelle couleur grise inspirée d'un style contemporain qui présente un contraste plus doux lorsqu'elle est associée aux autres couleurs.
  • La géométrie optimisée du réflecteur permet d'obtenir un facteur de rayonnement plus élevé et une distribution plus uniforme de la chaleur sur la même surface chauffante.
  • Les tubes radiants à revêtement émissif sont conçus pour améliorer l'efficacité thermique des chauffages infrarouges.

Construit avec la technologie EC Motor

La dernière avancée en matière de chauffage infrarouge

Fonctionnement intuitif et amélioré

  • Offre une efficacité énergétique de +85% sur toute la plage de fonctionnement, en plus d'un fonctionnement silencieux.
  • Un moteur EC est deux fois plus efficace qu'un moteur PSC [Permanent Split Capacitor] et trois fois plus efficace qu'un moteur CA à bague de déphasage, couramment utilisé pour les tubes de chauffage infrarouge.
  • Un moteur EC à couple constant permet une combustion plus robuste et plus stable sur toute la plage de fonctionnement des chauffages et sur les variations de pression externe.
  • Schwank a conçu une carte de contrôle personnalisée [entrée d'alimentation 24VDC] construite spécifiquement pour le modèle superTube modulant.

Schwank-supertube-ecm-blower

Véritables modèles modulants

  • La carte de contrôle personnalisée permet d'optimiser en temps réel le rapport air/carburant pour une combustion parfaite grâce à la communication.
    avec moteur EC et vanne de gaz modulante.
  • Élimine les variations de température en associant la technologie ECM aux vannes à gaz.
  • La durée de vie des systèmes de chauffage augmente considérablement lorsque les cycles fréquents d'allumage et d'extinction [démarrages à froid] sont réduits.
  • Adaptez la demande de chaleur dans l'espace, pour maintenir un niveau de confort constant en modulant réellement la chaleur.

supertube-temperature-swing

Technologie de contrôle intelligent pour les systèmes de chauffage

  • La géométrie optimisée du réflecteur offre une efficacité accrue par rapport aux réflecteurs conventionnels et maximise la distribution de la chaleur dans toute la zone radiante.
  • Une distribution plus uniforme de la chaleur sur la même surface chauffante.
Nouveau réflecteur Réflecteur conventionnel
new-reflector conventional-reflector
