Séries GD de MonsterFans

Ventilateur HVLS à entraînement par engrenage

Le ventilateur de la série GD offre des diamètres allant de 2,4 à 7,3 mètres [8 à 24 pieds] et des vitesses maximales de
53-105 RPM. Construit avec un moteur à réducteur hélicoïdal en ligne offrant un fonctionnement silencieux pour les applications sensibles, et une brise fraîche de 6 MPH pour les zones jusqu'à 230 pieds.

Applications

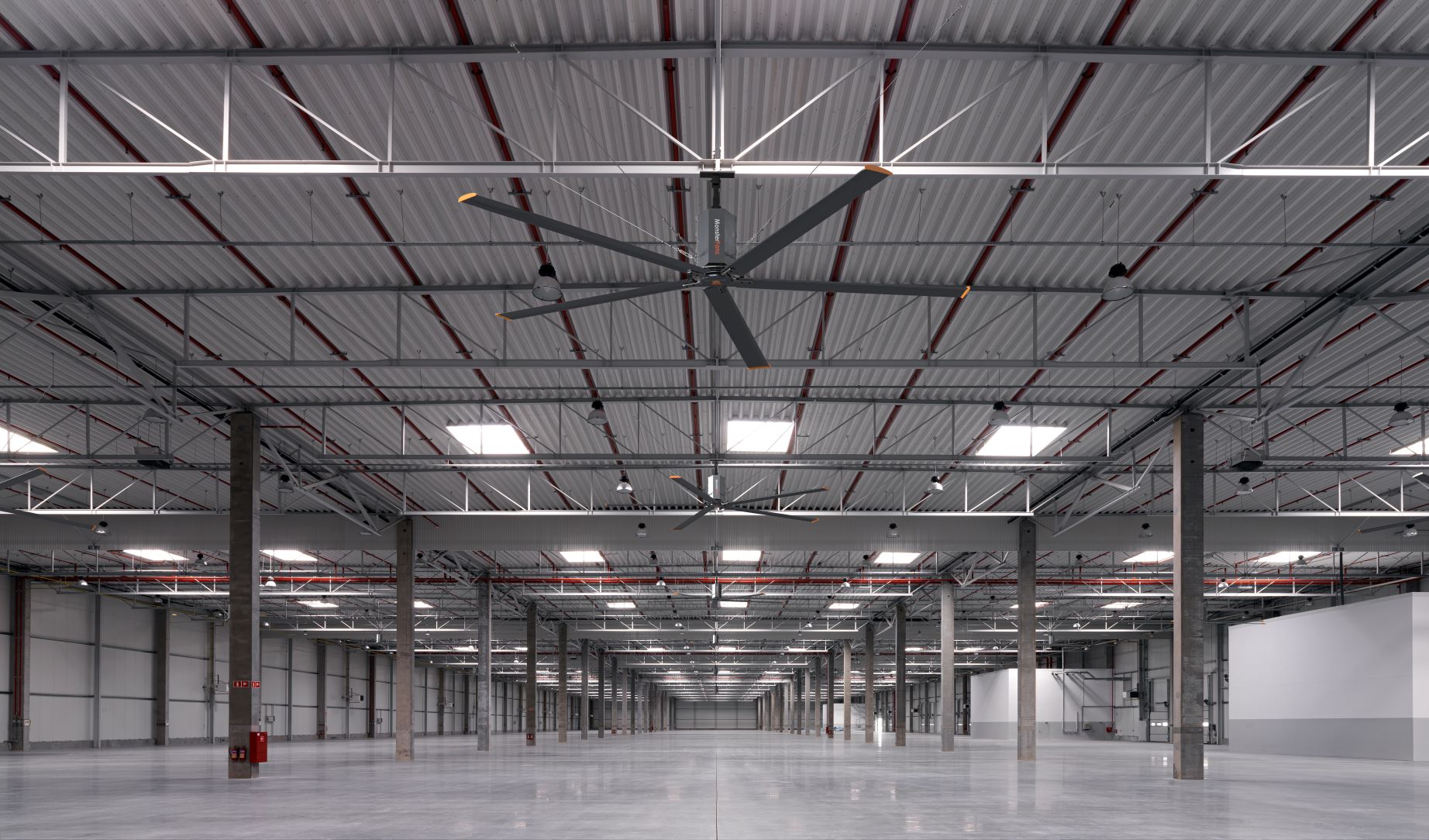

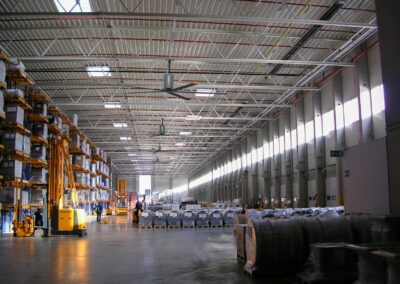

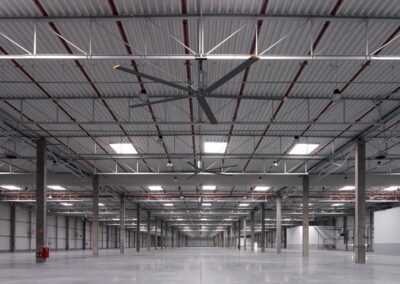

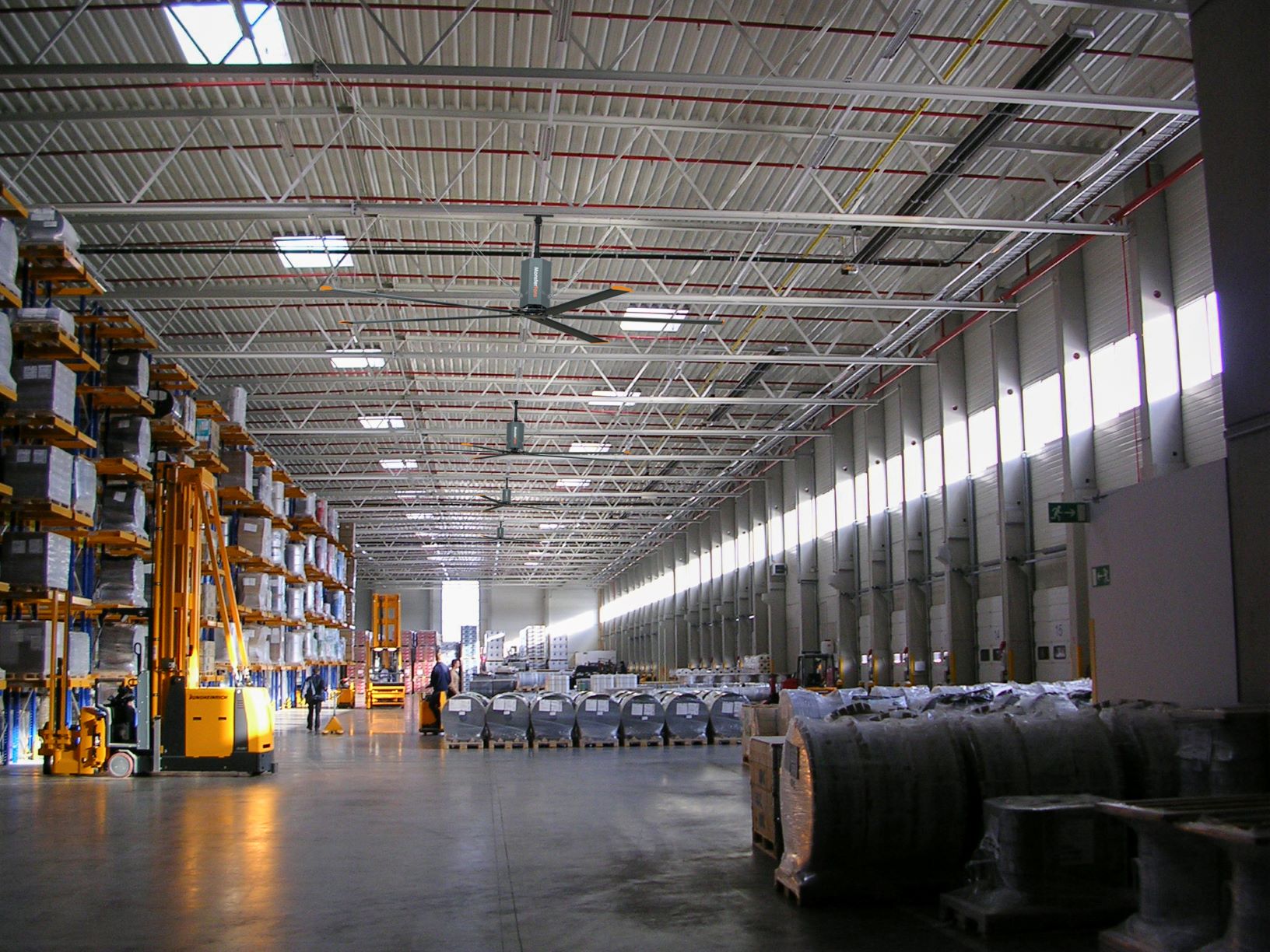

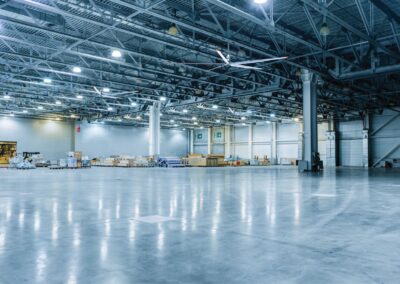

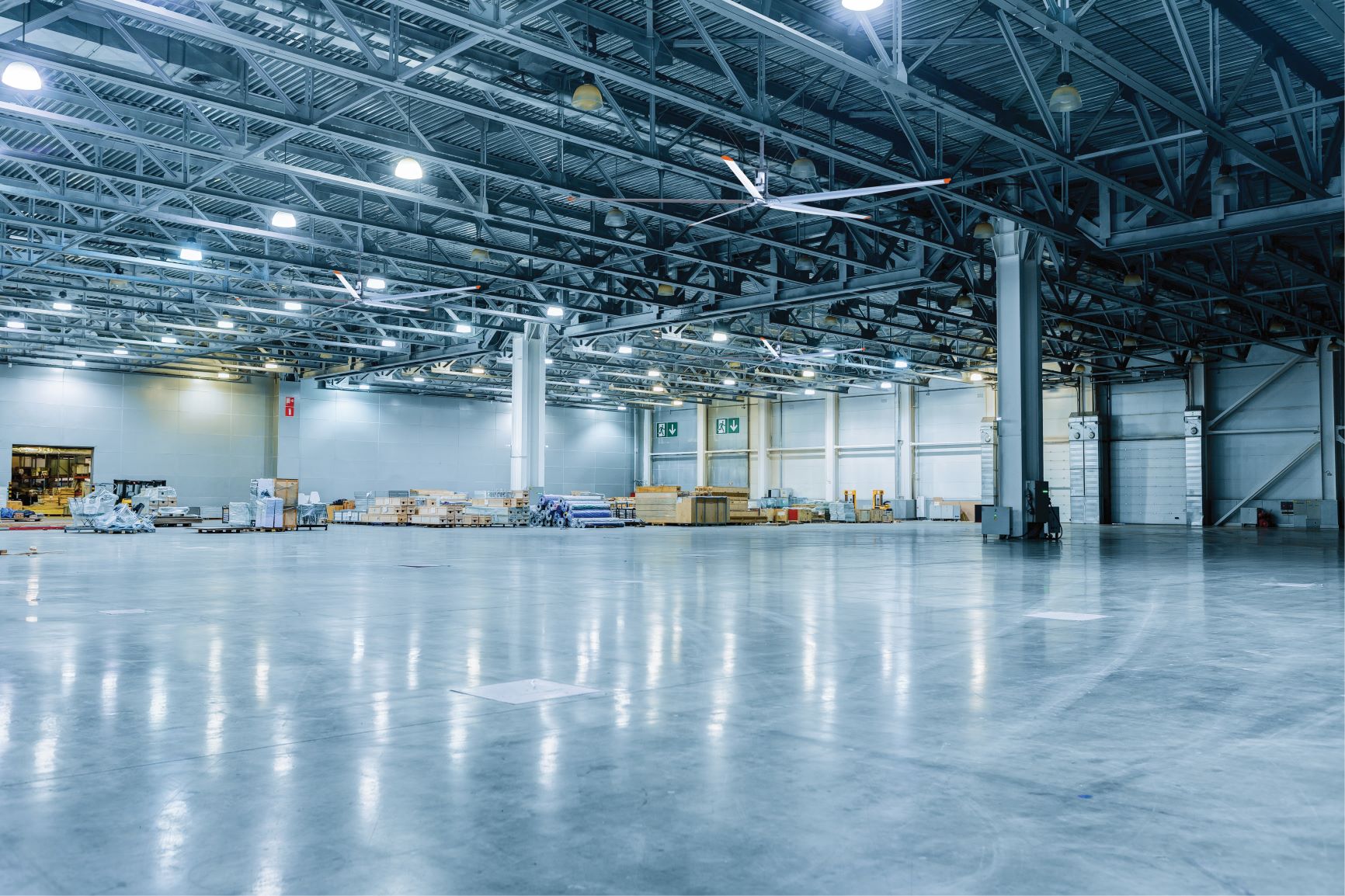

  • Entrepôts

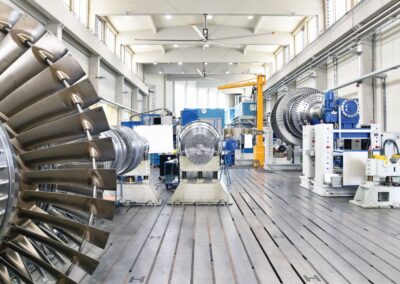

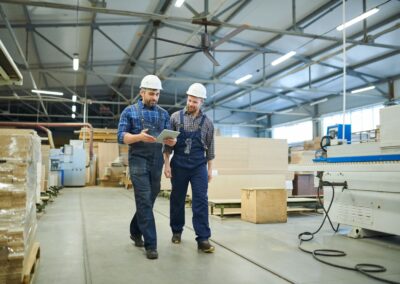

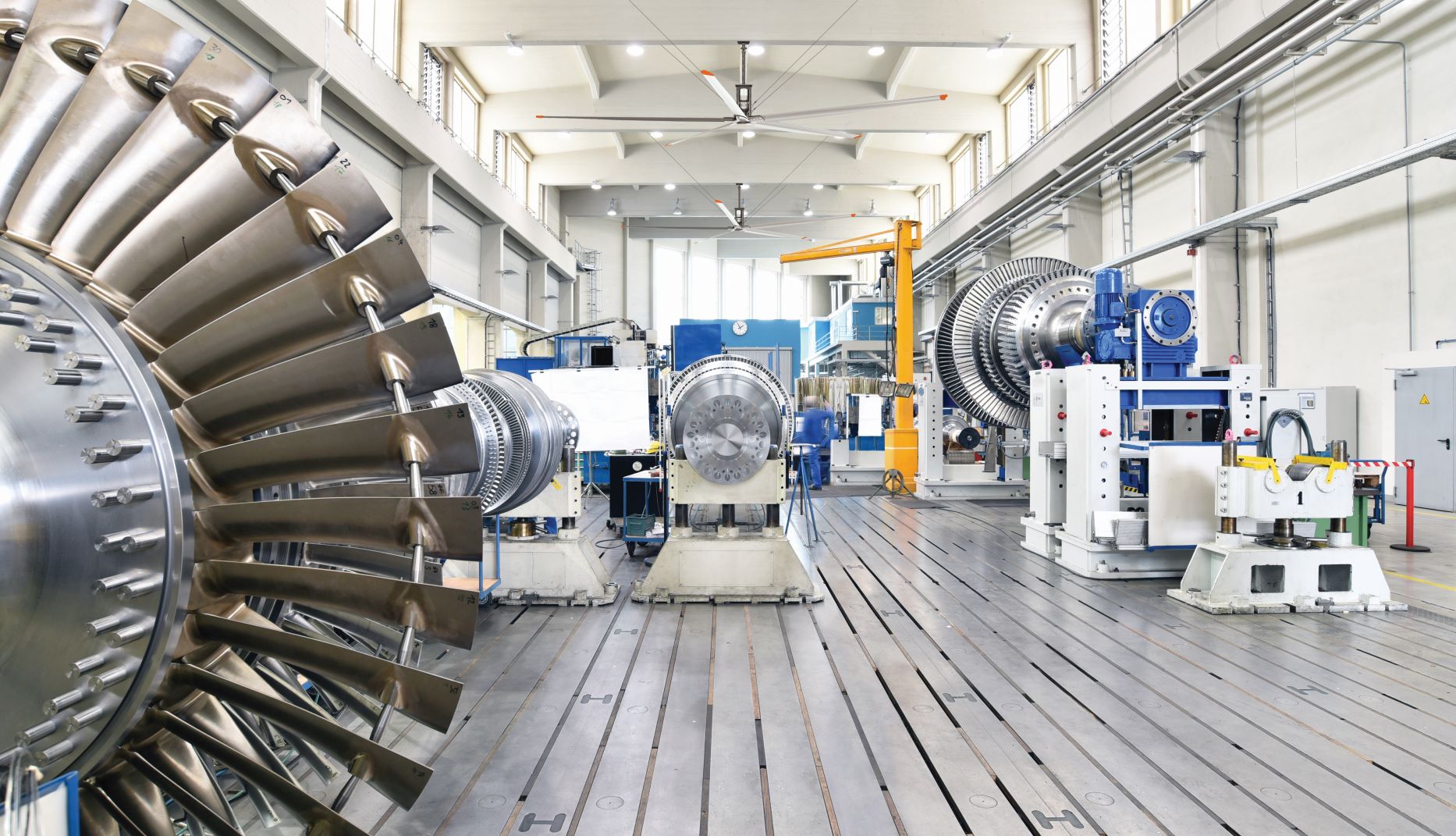

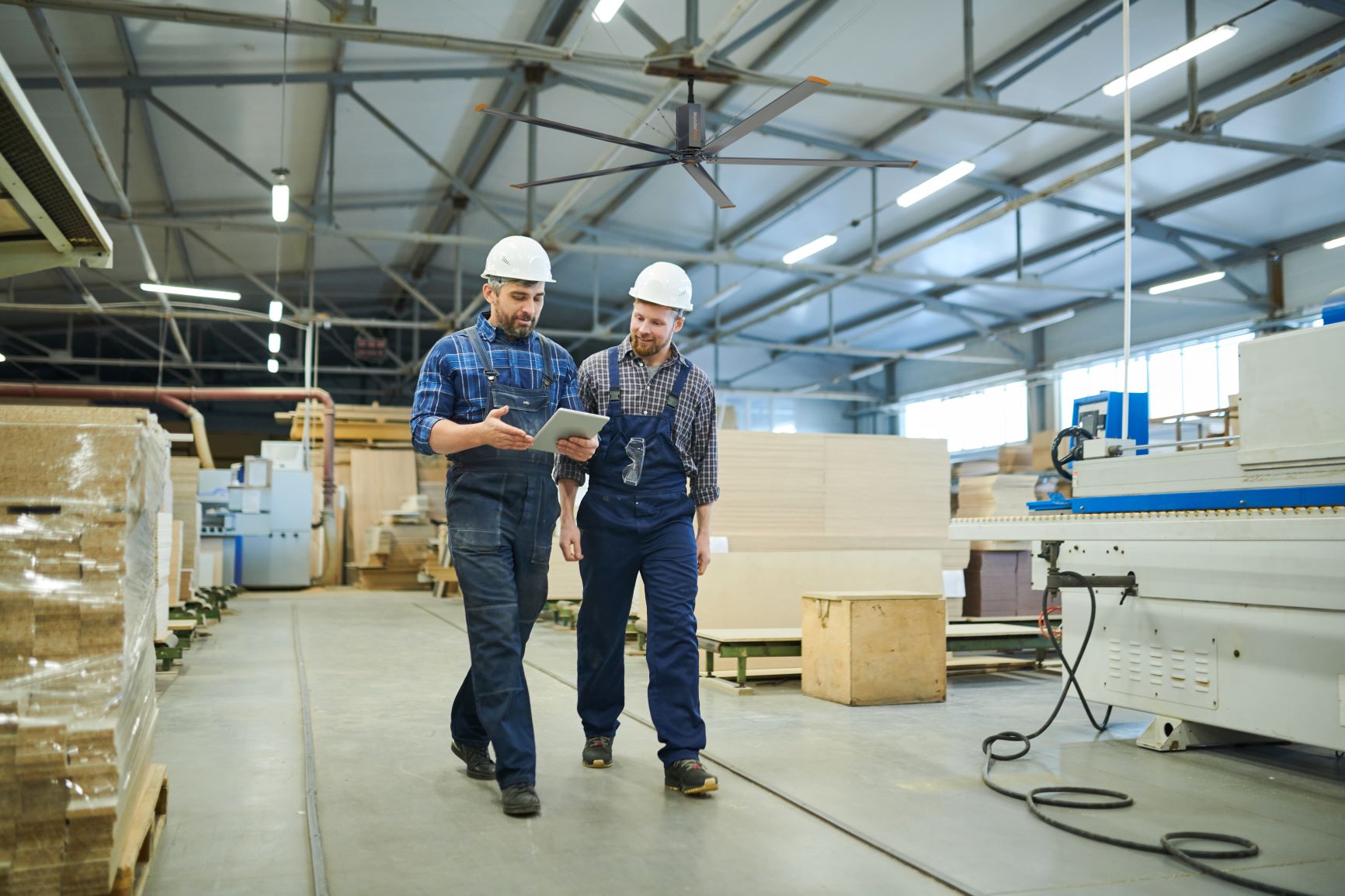

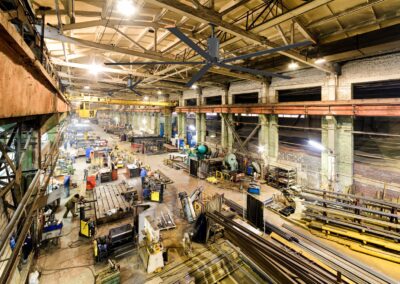

  • Fabrication
  • Centres de distribution
  • Entretien des véhicules
  • Hangars à avions
  • Applications industrielles

Vidéo

Nos MonsterFans offrent un confort monstrueux en déplaçant des volumes d'air monstrueux à une vitesse lente et non perturbatrice. Voyez comment fonctionnent les MonsterFans de Schwank.

[Temps d'observation 2 min]

Les points forts de la série GD de MonsterFans

Ventilateur HVLS à entraînement par engrenage

Découvrez l'ADN de notre MonsterFans

Modèles

  • Moteur à réducteur hélicoïdal en ligne
  • Diamètre 2,4-7,3 mètres [8-24 pieds]
  • 53-105 RPM
  • 5 pales à bord de fuite modulé à profil aérodynamique
  • Moyeu en alliage incassable [alliage d'aluminium moulé 713].
  • Fonctionnement silencieux avec 62-63 dBA
  • Certifié par UL et CSA

Garantie

  • Garantie à vie sur les pales, le moyeu et le système de montage
  • Garantie de 5 ans sur le moteur, la boite de vitesse et le panneau de commande.

Caractéristiques

  • Maintenance minimale [inspection recommandée toutes les 20 000 heures].
  • Les cinq pales profilées sont plus larges avec 10¼" de large pour un mouvement d'air monstre
  • La conception de la pale offre un angle d'attaque unique allant jusqu'à 23°
  • Le moteur à réducteur offre une protection contre la poussière, l'eau et les vapeurs pour une utilisation en intérieur ou en extérieur.

Options

Téléchargements

Ressources de la série GD de MonsterFans

Explorez les brochures sur les produits, les études de cas et les informations techniques.

Brochure

Cliquez sur l'image pour visualiser et télécharger le PDF.

monsterfans_brochure-cover

Vidéo

Découvrez comment nos MonsterFans permettent d'économiser de l'énergie pour votre système de chauffage en hiver. Lors du chauffage de grands bâtiments, la chaleur monte naturellement au plafond et est gaspillée. Avec des rotations lentes, les MonsterFans permettent à l'air chaud de commencer à se déplacer et de se répandre dans le bâtiment.

[Temps d'observation 1 min]

Documents techniques

Manuel d'installation

Manuel d'électricité (208-480V)

Manuel d'électricité (575V)

Manuel de la télécommande (575V)

Manuel de contrôle tactile

Soumission

Guide de changement d'huile

Spécifications techniques

Guide de changement d'huile

Installation de montage de Purlin

Installation de montage standard

Dessins AutoCAD [DWG]

Dessins AutoCAD [PDF]
